اصلی ترین اجزای یک موبایل :

برد الکترونیک موبایل :

مادربرد یکی از قطعات سخت‌افزاری گوشی‌های موبایل است که بر روی آن قطعات کوچک دیگری مونتاژ شده‌اند. قطعات الکترونیکی مانند مقاومت، خازن، دیود، سیم پیچ و ترانزیستور از جمله قطعات سوار شده بر روی برد گوشی می‌باشند که هر یک دارای وظیفه‌ای ویژه در تلفن همراه می‌باشند.


برای نمونه خازن وظیفه دارد تا به عنوان منبع تغذیه ولتاژ تلفن همراه عمل کرده و دیود برای تثبیت ولتاژ در گوشی به کار برده می‌شود. برای تقویت ولتاژ نیز از قطعه ترانزیستور استفاده می‌گردد. مادربردهایی که در گوشی‌های همراه مورد استفاده قرار می‌گیرند شامل سه بلوک اصلی می‌گردند، بلوک Base Band، بلوک Radio Frequency و بلوک Analog Frequency از بلوک‌های مادربردهای تلفن همراه می‌باشند.

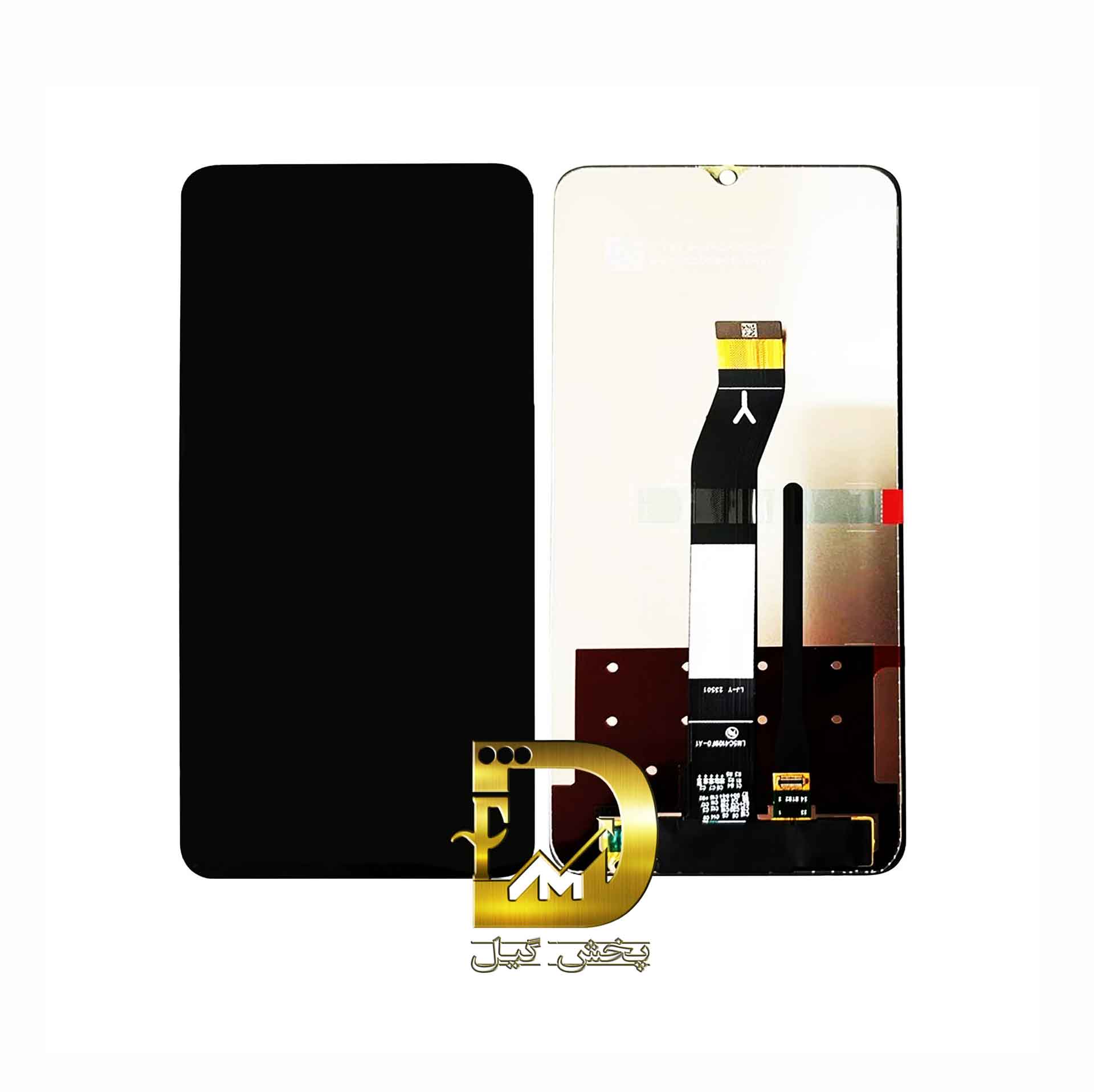

صفحه نمایش

یکی از قطعات مهم خارجی در گوشی همراه نمایشگر است. این قطعه از گوشی به عنوان یکی از مهم‌ترین روش‌های فعل و انفعالات تلفن همراه شناخته می‌شود (UIF) نمایشگر در مدل‌های متعدد تلفن همراه با اندازه و کیفیت متفاوت به لحاظ رزولوشن عرضه می‌شود. نتایج تصویری حاصل از نمایشگر بسته به نوع آن از لحاظ فناوری مورد استفاده که به صورت LCD و LED متفاوت است.



CPU و GPU از مهم‌ترین قطعات موبایل



پردازنده به واحد پردازش مرکزی گوشی گفته می‌شود که به عنوان مغز دستگاه عمل کرده و فرمان‌های متعدد را پس از پردازش آن‌ها به دیگر قطعات صادر می‌کند. پردازنده‌ها از طریق فناوری ARM ساخته شده‌اند و کمپانی‌های متعددی مانند Samsung ،Ualcomm ،MediaTek و … طراحی هسته خود را از فناوری ARM می‌گیرند و در طراحی‌های SoC به کار می‌برند.

پردازنده گرافیکی موبایل (GPU) نیز به عنوان یکی از اصلی‌ترین قطعات گوشی شناخته شده و با نام پردازنده گرافیکی شناخته می‌شود. این قطعه بیشتر در پردازش محتواهای سه بعدی کاربرد داشته و محیطی سه بعدی را در نمایشی دو بعدی به تصویر می‌کشد.

مشاهده محصولات پخش گیل

پخش گوشی کلاسیک جی ال ایکس در سراسر کشور


معرفی حافظه و فضای ذخیره‌سازی

اهمیت حافظه در تلفن همراه بسیار زیاد است و تلفن همراه بدون استفاده از رم و مموری قادر به کار کردن نمی‌باشد. RAM به فضای ذخیره‌سازی تصادفی دیجیتال کوتاه مدت گفته می‌شود که اطلاعات موجود در آن می‌توانند با سرعت بیشتری خوانده و نوشته شوند. این حافظه با خاموش کردن تلفن همراه از بین رفته و اطلاعات موجود در آن حذف می‌گردد. در حقیقت این نوع حافظه برای تجمع داده‌های اپلیکیشن‌های در حال اجرا است. معمولا رم‌های LP را در گوشی‌های همراه به کار می‌برند که دارای مصرف کم باتری می‌باشند.
کوپلر

کوپلر الکترونیکی در قسمت شبکه‌ی برد قرار دارد که به رنگ سیاه یا سفید است و شش پین دارد که به داخل خم شده‌اند. وظیفه‌ی آن نیز فیلتر شبکه است و اگر کوپلر خراب شود هیچ شبکه‌ای روی تلفن همراه نخواهید داشت.


ترانزیستور

دیود

آی‌سی (IC)

پردازنده تصویر و ویدئو

پردازنده دیجیتال

باتری

دوربین

پردازشگر تصویر

حسگرها

اهمیت اسپیکر در بین قطعات موبایل :

یکی از قطعات گوشی که برای پخش صوت به کار می‌رود، اسپیکر است. اسپیکر هر کدام از تلفن‌های هوشمند دارای اندازه متعددی بوده و همچنین کمپانی‌های سازنده هر کدام اسپیکر را در بخشی از تلفن همراه نصب کرده‌اند، مثلا برخی از آن‌ها در کناره، برخی در پشت و... بنابراین نیاز است تا بررسی‌های لازم برای هر تلفن همراه انجام شود تا نوع، سایز و محل اسپیکر آن را پیدا نمود.


معرفی قطعات برد گوشی موبایل :


تلفن همراه چندین قسمت دارد که حاوی قطعات کوچک و درشت روی برد هستند. حین یادگیری تعمیرات گوشی، تشخیص قطعات کوچک و فهمیدن کار هر کدام خیلی ضروری است. اگر بعضی از قوانین پایه‌ای را بدانید آنگاه تشخیص این قطعات و قسمت‌ها بر روی برد تلفن همراه بسیار راحت خواهد بود. هم چنین باید بدانید در صورت خراب شدن این قطعات چه مشکلی به وجود می‌آید.

مشاهده قطعات یدکی موبایل در گرگان

قطعات یدکی موبایل در گرگان - پخش قطعات یدکی موبایل در گلستان

خازن :

از خازن‌ها به عنوان ذخیره کننده‌های ولتاژ استفاده می‌شود. خازن در انواع متعددی ساخته و ارائه می‌شوند و بسته به استفاده در مدار مورد نظر کاربرد متفاوتی دارند، یکی از کاربردهای آن در گوشی برای فلش دوربین است که نیاز به ولتاژ بالا داریم و این ولتاژ را خازن برای ما تامین می‌کند.

مقاومت :

مقاومت جز کاهش دهنده‌های ولتاژ محسوب می‌شوند. اصلی‌ترین مقاومت‌های به کار رفته در سخت‌افزار گوشی، مقاومت NTC است. مقدار این مقاومت نسبت به عوامل فیزیکی متغیر است و نوعی از مقاومت‌های حرارتی به شمار می‌آید.

رگولاتور :

این قطعه‌ی الکترونیکی در بخش‌های متعددی از گوشی پیدا می‌شود. رگولاتور سیاه رنگ بوده و 5 یا 6 پایه دارد. این قطعه جریان را فیلتر کرده و ولتاژ را تنظیم می‌کند.


فروش قطعات تاچ موبایل در گرگان

تاچ ال جی - تاچ سامسونگ - تاچ شائومی - تاچ جی ال ایکس و ..

کویل :

در هر قسمتی از تلفن همراه پیدا می‌شود که اندازه و شکل‌های گوناگونی دارد. کویل‌ها دو رنگ دارند سیاه و سفید و آبی و سفید درون آن اتصالی از کویل مسی قرار دارد. وظیفه‌ی این کویل نیز فیلتر و کاهش جریان و ولتاژ است. نوعی دیگر از کویل‌ها وجو دارند که به کویل‌های تقویتی شناخته می‌شود و اندازه‌ی آن‌ها کمی بزرگ‌تر از کویل معمولی است که بیشتر سیاه هستند و مانند یک دکمه‌ی بزرگ به نظر می‌رسند. وظیفه این کویل افزایش جریان است و در صورت خراب شدن آن نیز باید تعویض شود.
